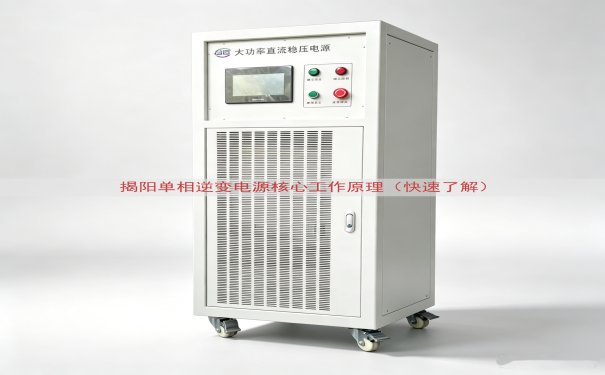

揭阳单相逆变电源是一种将直流电转换为单相交流电的电力电子装置。它在工业设备、通信基站、家用电器以及新能源发电领域都有广泛应用。理解它的核心工作原理，需要从主电路结构、开关控制逻辑、滤波输出三个层面入手。下面直接介绍关键内容。

一、单相逆变电源的基本构成

一台典型的单相逆变电源由以下部件组成。每个部件承担不一样的任务，共同完成电能形态的转换。

二、核心工作原理：从直流到交流

单相逆变电源的工作过程并不复杂。直流输入首先经过逆变桥电路，通过功率开关管的通断组合，把直流电压切割成一系列幅值相等的脉冲。然后由滤波器将这些脉冲转换为近似正弦波的交流电压。

具体的换向过程可以分成两个阶段。

一阶段：正半周工作。当控制电路使开关管Q1和Q4导通时，直流电源的正极经过Q1流向负载，再从负载经过Q4回到负极。此时负载上获得正向电压。

第二阶段：负半周工作。当控制电路使开关管Q2和Q3导通时，直流电源的正极经过Q3流向负载，但负载电压方向与上一阶段相反，因此负载上获得反向电压。

两个阶段按固定频率反复交替，就形成交流输出。这个交替频率通常为50赫兹或60赫兹，对应市电标准。

三、PWM调制与输出控制

不能直接让开关管以50赫兹的频率简单通断。因为那会产生方波，含有大量谐波。实际使用中采用PWM调制技术。

PWM调制的做法是：将正弦参考波与高频三角载波进行比较。当正弦波值大于载波值时，输出高电平驱动信号；当正弦波值小于载波值时，输出低电平驱动信号。这样开关管的导通时间按照正弦规律变化，输出的脉冲宽度也按正弦规律变化。

经过滤波器后，高次谐波被衰减，剩下的低频分量就是与参考波同频率的正弦交流电。

通过调节参考波的幅值，可以改变输出电压大小。通过调节参考波的频率，可以改变输出交流电频率。这就是单相逆变电源实现可调输出的基本原理。

四、保护电路与可靠性设计

单相逆变电源在实际运行中会遇到负载突变、输入电压波动、短路等情况。保护电路是保证设备安全的关键部分。

常用的保护功能包括：

输入过压保护：直流电压超过设定上限时，关闭驱动信号。

输出过流保护：负载电流超过额定值时，限制输出或停机。

短路保护：检测到输出端短路，立即封锁脉冲。

过温保护：散热器温度过高时，降低输出功率或告警。

这些保护功能需要快响应和高可靠性。控制电路通常采用数字信号处理器或专用电源控制芯片，实时采样电压电流信号，并在微秒级时间内做出反应。

五、实际应用中的注意事项

使用单相逆变电源时，要关注负载类型。阻性负载和感性负载对逆变器输出的波形要求不一样的。电机类负载启动电流大，需要逆变电源具备短时过载能力。

同时要注意散热条件。功率开关管损耗会产生热量，设备必须安装在通风良好的位置。

输出滤波器参数会波形质量。电感值过大可能导致响应慢，过小则滤波效果差。电容值也需要根据负载特性匹配。

山东运电气有限公司专注于单相逆变电源产品的生产与配套，可提供成熟的技术方案和设备选型支持。

如果需要采购揭阳单相逆变电源，或了解适配特定设备的型号，可以直接拨打网页上显示的咨询电话，获取实际报价和技术参数。技术人员会依据具体现场条件，选定合理的功率等级与控制方式。
